Как подключить камеру видеонаблюдения в частном доме: схема подключения видеокамеры наружного наблюдения
В этой статье мы подробно разберем, как своими руками подключить и самостоятельно установить камеру наружного видеонаблюдения на улице в частном доме, рассмотрим ключевые моменты выбора оборудования, а также дадим пошаговую инструкцию по его установке и подключению. Ведь безопасность собственности – один из главных приоритетов для каждого владельца.
Планирование системы
Прежде чем приступить к установке, необходимо разработать детальный план. В нем следует определить ключевые зоны контроля, количество оснащения и его оптимальное расположение. Первым шагом станет анализ территории и выделение участков, требующих повышенного внимания. Однако не стоит стремиться к тотальному охвату – это не только дорого, но и зачастую неоправданно. Важно сосредоточиться на местах, где наиболее вероятно незаконное проникновение или возможен материальный ущерб.
При подключении системы видеонаблюдения, главное – обеспечить надежный обзор наиболее уязвимых точек, выбрав правильные ракурсы. Они не должны быть перекрыты крупными объектами, такими как деревья, столбы или высокие заборы, чтобы не снижалась эффективность.

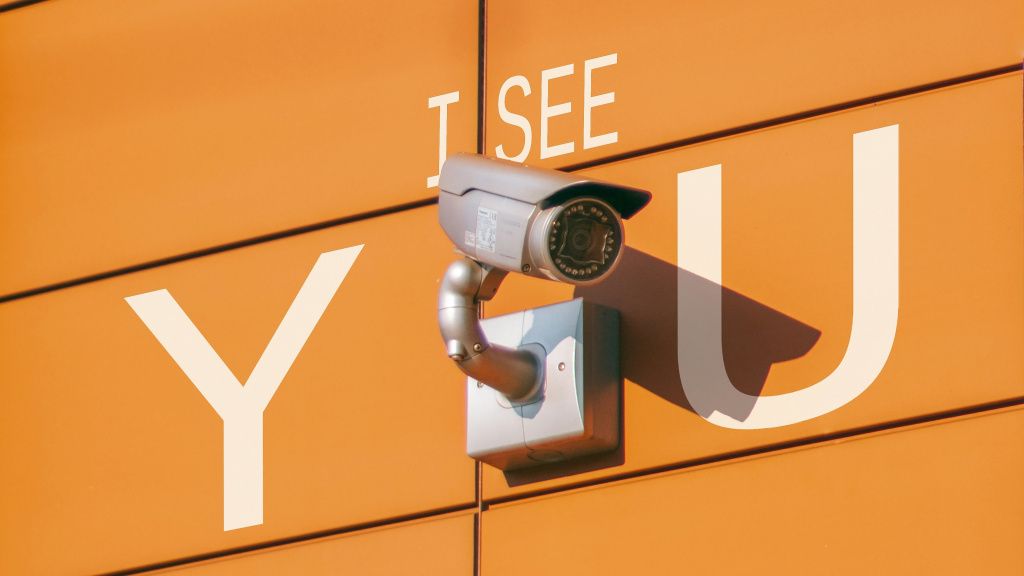

После выделения зон подбирается подходящий тип видеокамер. Для контроля периметра лучше использовать устройства с узким углом обзора, а для входных групп – модели с высоким разрешением и фронтальной съемкой. Немаловажно заранее продумать, на чем будут крепиться камеры: могут быть стены или специальные опоры. При этом следует позаботиться о защите от воздействия осадков, ветра и актов вандализма.
Выбор формата
Систему видеонаблюдения можно настроить как на аналоговой, так и на IP технологии. Каждая из них имеет свои особенности, преимущества и ограничения. Рассмотрим более детально оба варианта, чтобы понять, какой из них лучше подойдет для ваших задач.

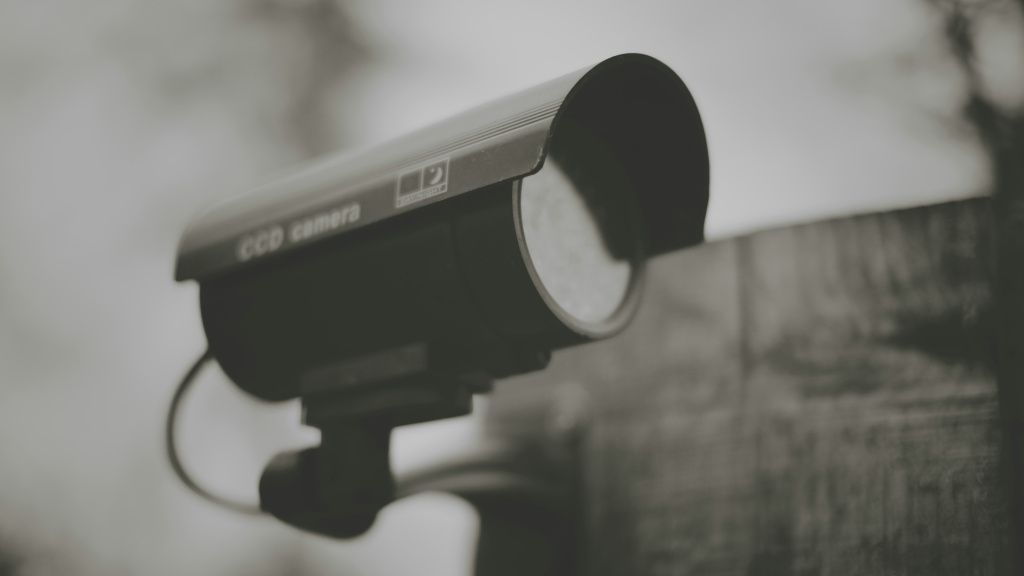

Аналоговый
Среди ключевых преимуществ – доступная стоимость, простота установки и настройки.
Однако есть и определенные ограничения. Прежде чем передать видеопоток, сигнал необходимо преобразовать в цифровой формат. Для этого применяется видеорегистратор.
Хотя функциональные возможности у данного типа ниже, чем у IP-систем, они полностью удовлетворяют базовые потребности наблюдения. Такой вариант подойдет, если не требуется сложная аналитика или облачное хранение данных. Система надежно работает на расстояниях от 150 до 500 метров, обеспечивая стабильную передачу сигнала в простых схемах организации видеонаблюдения в частном доме.
Что требуется для монтажа аналоговой модели
Потребуется следующий набор оборудования:
- Видеокамеры.
- Видеорегистратор или плата видеозахвата – для преобразования сигнала, хранения и обработки.
- Кабельная проводка – используется сетевой или коаксиальный кабель, исходя из типа подключения.
- Источник питания.
- Жесткий диск – предназначен для записи и хранения видеоматериалов.
- Разъемы и коннекторы – для соединения элементов. При использовании витой пары применяются пассивные передатчики, а для коаксиального кабеля – BNC-разъемы.
- Роутер (по необходимости) – нужен в случаях, когда требуется организация удаленного доступа и интеграция с локальной сетью.
Настройка камер видеонаблюдения через IP-систему
Схема строится на использовании сетевых видеокамер. Эти устройства полностью автономны – самостоятельно фиксируют, обрабатывают и передают видеосигнал, исключая необходимость в видеорегистраторе. Они обеспечивают высокое качество изображения, которое можно просматривать в реальном времени на мониторе или смартфоне.
Одним из ключевых преимуществ является возможность беспроводного подключения, что позволяет получать доступ к видеопотоку из любой точки. Запись данных часто осуществляется в облачные хранилища, что повышает надежность хранения и удобство доступа.
Однако у цифровых моделей есть и минусы. Главными недостатками считаются высокая стоимость оборудования и возможные сложности совместимости устройств от разных производителей.
Нужна наша консультация?
Если при работе с сайтом или в процессе выбора проекта у вас возникли вопросы, обратитесь за помощью к нам
IP-видеонаблюдение выбирают, когда требуется детализированное изображение, удобное масштабирование и удаленный доступ к архиву видеозаписей.
Что нужно для подключения видеонаблюдения через IP-системы
Потребуются:
- IP-видеокамера.
- Кабельная система – применяется исключительно LAN-кабель.

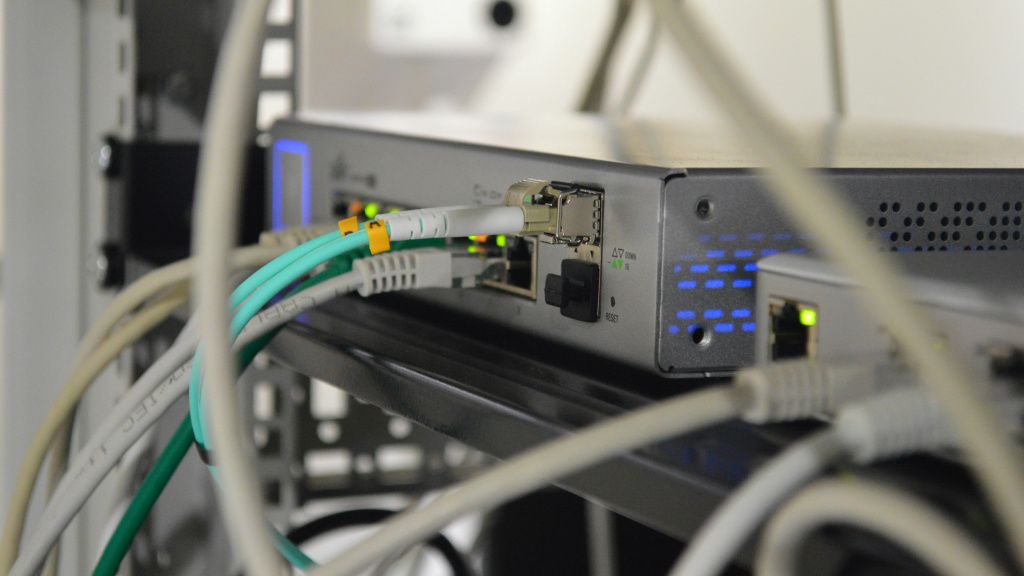

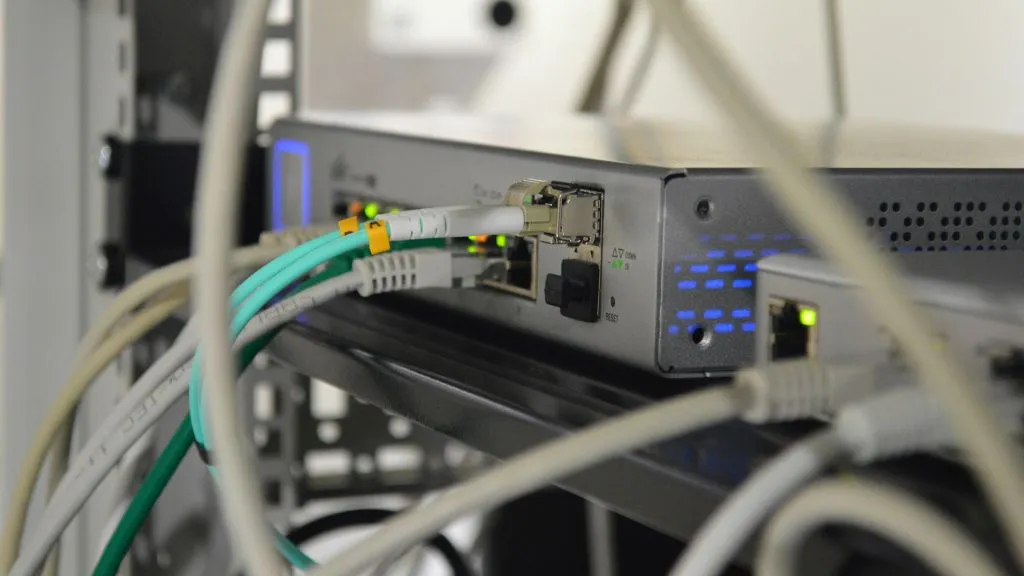

- Коммутатор или роутер – необходим для коммутации камеры с локальной сетью.
- Соединительные элементы – применяются коннекторы типа RJ45. При использовании технологии PoE требуется четырехпарный Ethernet-кабель и соответствующий PoE-коммутатор.
- Источник питания – стандартное напряжение 12 В.
- Дополнительные устройства – жесткий диск для компьютера или видеорегистратор для хранения видеозаписей.
Этот комплект оборудования для подключения видеокамер наружного наблюдения позволяет создать надежную систему с возможностью удаленного доступа.
Пошаговая инструкция по монтажу
Важно заранее определить расположение камер, способ их коммутации и маршруты кабеля. Давайте рассмотрим поэтапный процесс самостоятельной установки видеонаблюдения.
Прокладка кабельной трассы
При аналоговой конфигурации применяется коаксиальный кабель с защитным экраном от помех, а для цифровых моделей используется витая пара, уменьшающая электромагнитные наводки. Прокладка начинается с самых удаленных участков и постепенно продвигается к ближним точкам.
Видеокамеры подключаются к видеорегистратору, а провода прокладываются двумя способами:
- Скрытый монтаж – в стенах, под землей или в гофротрубах.
- Открытый – вдоль заборов или на опорах, с обязательной защитой от влаги и механических воздействий. Воздушные участки не должны превышать 50 м.
В схеме установки и подключения камер видеонаблюдения в частном доме или на даче важно соблюдать дистанцию не менее 40 см от силовых кабелей, иначе могут возникнуть помехи. Если это невозможно, применяют заземленный металлический рукав или диэлектрический канал.

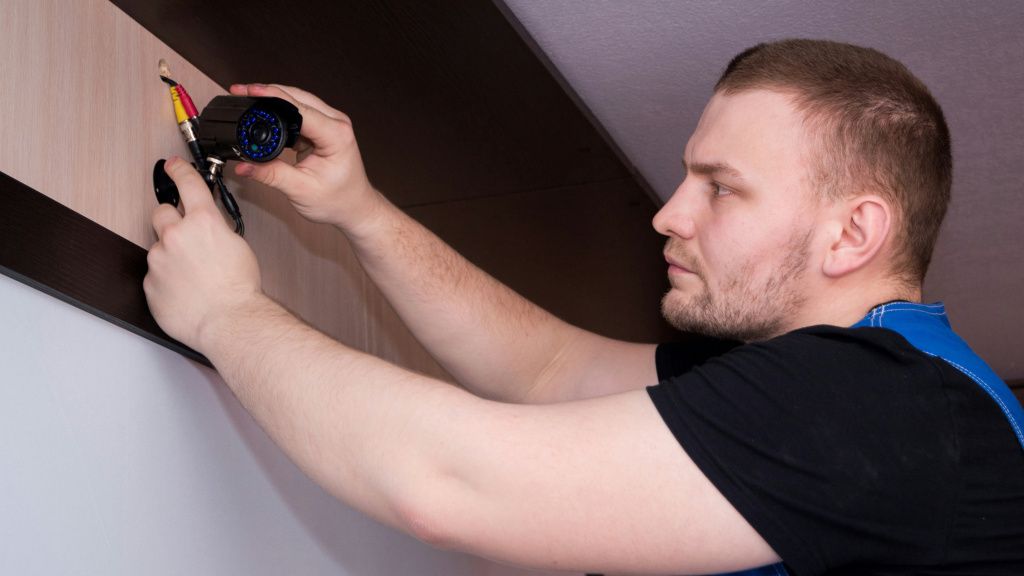

Установка крепежных элементов и подведение питания

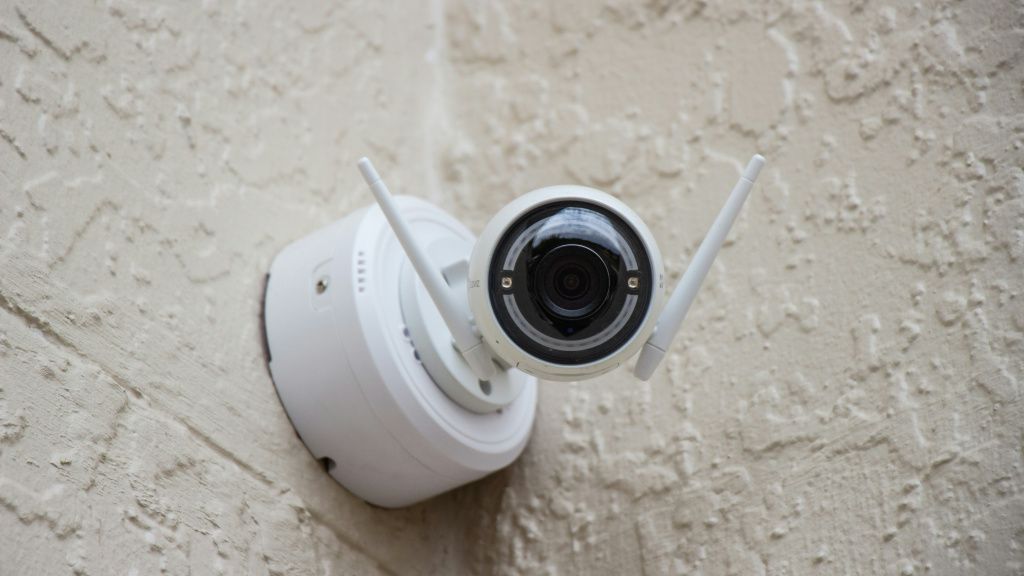

Видеокамеры фиксируются в заранее выбранных точках согласно монтажному плану. Для этого применяются прочные крепления, предотвращающие вибрацию при сильном ветре. Уличные устройства рекомендуется защищать специальными кожухами. Металлические крепежи использовать нежелательно, так как они могут привлечь разряд молнии.
В аналоговом подключении камеры соединяются через RCA. Для цифровых применяется два разъема RJ45, а подача напряжения осуществляется через отдельный силовой кабель или технологию PoE.
Конфигурация
Видеорегистратор будет включен круглосуточно, а значит важно обеспечить для него оптимальные условия. Размещать устройство следует в сухом, хорошо вентилируемом помещении, чтобы избежать перегрева.
Регистраторы с поддержкой PoE упрощают установку, так как не требуют отдельного питания.
Если этого не предусмотрено, необходимо дополнительно проложить силовой кабель. Подключение выполняется через специальный разъем, при этом важно соблюдать полярность. Все соединения и контакты надежно изолируются. После завершения монтажа сначала подают питание на видеорегистратор, а затем на камеры, чтобы избежать скачков напряжения и ошибок в системе.
Инициализация и настройка
Первым шагом является установка правильной временного интервала. Часовой пояс должен соответствовать региону, иначе возможны сбои в синхронизации. Затем необходимо отформатировать жесткий диск, на который будет сохраняться видеоархив.
На следующем этапе выполняется корректировка параметров. Регулируется угол обзора, наклон и направление объектива, оптимизируются критерии видеопотока, а при необходимости активируется функция удаленного доступа для просмотра трансляции через интернет.
Как установить камеры видеонаблюдения в частном доме через телефон
Современные модели с GSM-модулем позволяют управлять системой дистанционно и получать видеотрансляцию прямо на смартфон. Владелец может подключаться к устройству в любое время, а при обнаружении подозрительных движений получить SMS-оповещение.
Они удобны в использовании, так как работают без видеорегистратора, записывая данные напрямую на карту памяти. Их установка включает фиксацию в нужном месте, подключение к источнику питания и настройку, после чего они полностью готовы к эксплуатации.
Типы интернет-соединения
Существует несколько вариантов, через которые можно подключить видеонаблюдение к сети. Способ будет зависеть от типа устройства.
Wi-Fi:
- Подключите видеокамеру через адаптер.
- Нажмите WPS на роутере и дождитесь мигания индикатора.
- На камере найдите кнопку с аналогичным названием и подождите сопряжения.
Приложение:
- Включите устройство в сеть.
- Установите софт на смартфон.
- Отсканируйте QR-код (обычно располагается на корпусе).
- Дайте разрешение на доступ.
Ethernet:
- Подключите оборудование при помощи LAN-кабеля.
- Запитайте его.
- Проверьте отображение в сети.

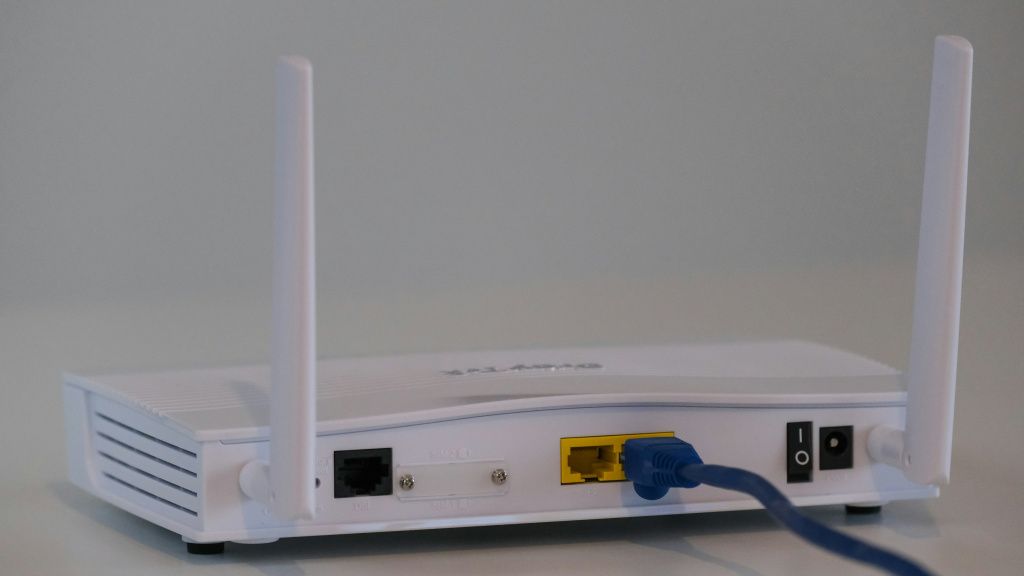

PoE:
- Присоедините сетевой кабель к роутеру (не в WAN-разъем).
- Другой конец вставьте в PoE-инжектор.
- Затем соедините инжектор с оборудованием.
- Проверьте, горит ли индикатор.
Заключение
В этой статье мы рассказали вам о том, можно ли самому установить уличные камеры видеонаблюдения в частном доме, как это сделать, что для этого нужно, что включает в себя монтаж видеокамер наружного наблюдения и как подключить и настроить их своими руками. Следуя предложенной схеме и рекомендациям, можно самостоятельно провести установку, обеспечив круглосуточный контроль прилегающей территории, что позволит минимизировать риски несанкционированного проникновения и повысить безопасность вашей собственности.
Вопрос-ответ
Возможна ли интеграция с «Smart Home»?
Да. Для подключения нужно выбрать совместимые устройства, установить приложение, добавить их в систему и настроить функции, такие как запись при движении или отправка уведомлений.
Как увеличить дальность Wi-Fi-сигнала?
Для усиления сигнала переместите роутер ближе к оборудованию, используйте репитеры или Mesh-систему. Подключаться лучше к 2,4 ГГц, так как этот диапазон имеет большую дальность. Можно заменить антенны на усиленные или использовать Ethernet-кабель и PoE.
Как выбрать высоту, чтобы самому поставить камеры видеонаблюдения дома?
Выбор зависит от цели: 2–2,5 м – для входной двери, 3–4 м – для контроля двора, 3,5–5 м – для углов, 2–3 м – для парковки.
