Как правильно построить каркасный дом своими руками: пошаговая инструкция строительства – устройство и технология возведения каркаса
Использование каркаса позволяет в короткие сроки возвести коттеджи по выгодной цене. Поэтому методика получила такую популярность в Америке, Европе и, с некоторых пор, в России. Расскажем, как построить правильный дом по технологии каркасного строительства своими руками с нуля поэтапно, дадим пошаговую инструкцию, основы самостоятельного домостроения и способы сборки стен с фото, подробную схему для постройки.
Подготовительный этап
Данная статья касается именно строительных работ, поэтому мы только в нескольких словах упомянем об обязательном наличии проекта. При этом проектирование может быть типовым или индивидуальным. Перед созданием проектной документации и перед принятием любых архитектурных решений необходимо провести геологическую разведку, узнать особенности грунта, глубину пролегания грунтовых вод, оценить климатическую и сейсмическую ситуацию на местности. Когда проект уже составлен (кстати, он должен включать также прокладку инженерных систем), можно переходить к подготовительному этапу строительства каркасного дома своими руками.
Подготовка участка
Она включает в себя демонтаж старых зданий, уборку от мусора, а также от лишних растений. На месте будущего строения могут быть деревья, молодая поросль или кустарники – их нужно убрать с корнем. Высокая трава тоже будет мешать, с ней намного сложнее размечать габариты постройки. На процесс уйдет не более пары часов. Может понадобиться выравнивание уклона по горизонту, если фундамент не решает эту проблему. Кроме того, обеспечьте место для подъезда техники, для выгрузки стройматериалов (оно не должно быть в низине, во время дождя в таком случае сыпучие материалы сильно намокнут). Если это требуется – установите временное ограждение от хищения.
Разметка
От ее точности зависит, насколько ровными будут стены, а также то, как равномерно будет распределяться нагрузка. На других этапах исправить допущенную здесь ошибку достаточно сложно. Суть в расстановке колышков по углам и в натяжении нити по периметру фундаментального основания. После этого дополнительно размечаются не только несущие, но и внутренние перегородки первого этажа.
Конструкция и устройство фундамента каркасного дома в деталях своими руками
Строение имеет легкий вес, поэтому под него подойдет мелкозаглубленная основа любого вида. Ограничивать строителя будут только особенности грунта. Именно поэтому так важно предварительно проводить геологическую разведку. Перечислим возможные разновидности и их особенности.
Свайно-винтовой
Используется под карасники чаще всех, поскольку отличается дешевизной, простотой и скоростью монтажа, можно установить самостоятельно. Также метод хорош тем, что его допустимо применять на любых типах грунта, кроме скалистых. А на болотистой местности, а также у водоема, это будет чуть ли не единственный возможный способ. Он заключается в установлении длинных металлических свай или армированных асбестовых труб по периметру. Они соединены между собой «сеткой» из жестких, надежных перекладин.
Как правильно собрать ленточный фундамент каркасного дома своими руками
Такое основание не очень дорогое, оно позволяет в дальнейшем монтировать бетонные полы. На влажном, болотистом грунте будет обладать повышенной хрупкостью. На других участках – оптимальный вариант. Под каркасник лента должна быть заглублена на 10-40 см, а вверх выходить на 10-30 см. Алгоритм работ:
- По разметке вырываются траншеи.
- По краям ставится деревянная опалубка.
- На дно устилается песчаная подушка.
- Укладывается металлическая арматура.
- Заливается бетонная смесь.
- После высыхания опалубка убирается (есть несъемные конструкции).
Как правильно делать плитный (монолитный) фундамент каркасного дома
Его еще называют плавающим, поскольку при расширении грунта весной все здание немного поднимается и смещается вместе с основанием. Его достоинство – универсальность, долговечность, а также отсутствие необходимости отдельно создавать черновой пол – он уже есть. Алгоритм работ:
- Нужно вырыть котлован на 10-20 см в глубину, но это необязательно, можно совсем не углублять конструкцию этого типа.
- Укладывается песчано-гравийная подушка.
- Из металлического прута сваривается каркас. Эта сетка будет увеличивать надежность всего фундамента.
- Создается цементная смесь. В нее добавляются влагоотталкивающие компоненты, чтобы внутри здания не было повышенной влажности.
- Производится заливка бетона.

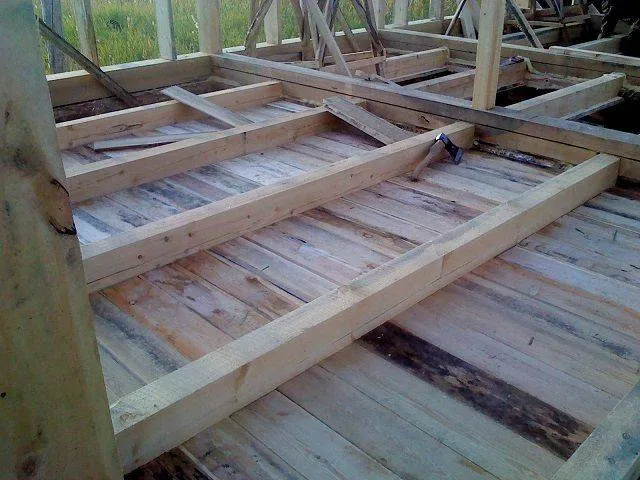

Как правильно сделать пол для каркасного дома своими руками
Напольное покрытие всегда идет в два слоя – черновое, а затем чистовое. Первое чаще всего укладывается из дерева (предпочтительнее при свайно-винтовом типе фундамента) или бетона.
.jpg)
Устройство деревянного пола
Этот материал отличается доступной ценой, привлекательной стоимостью, простотой обращения с ним. Ниже предлагаем последовательные этапы строительства.
Нужна наша консультация?
Если при работе с сайтом или в процессе выбора проекта у вас возникли вопросы, обратитесь за помощью к нам
Обвязка
Она нужна для трех целей:
- придание жесткости общей конструкции;
- равномерное распределение нагрузки на элементы;
- крепление.
Толщина бруса зависит от расстояния от одной опоры до другой, как правило, берется 150х150. Сперва прокладываем рубероид для гидроизоляции. Укладываем брусья так, чтобы их стыки приходились на сваи. Для стыковки вырезаем на торцевой части напуски до 20-30 см. Углы соединяем аналогичным образом. Крепление дерева с фундаментом осуществляется посредством шпилек или болтов. Затем таким же способом переходим к обвязке внутренних стен, усилив шов металлическими уголками.
Монтаж каркаса пола для каркасного дома своими руками
Теперь крепим лаги. Их ширина прямо пропорциональна длине используемого бруса и расстоянию между нами. Обычно между опорами остается 4 м, а сечение балок 100х200 или 100х150. Шаг – 57-60 см (оставьте место для утеплителя). Крепления с помощью гвоздей и металлических уголков. Чтоб увеличить жесткость, между лагами можно прибить доски с шириной в 50 мм.
Гидроизоляция и утепление
Перпендикулярно укладываем стык встык половицы (25 мм). Сверху настилаем гидроизоляционную мембрану. На нее – утеплитель, слой обычно достигает двух сантиметров. При этом не должно образовываться мостиков холода – щелей между прослойками; кладите их в шахматном порядке. Затем опять расстилаем гидроизоляцию с напуском, чтобы влага не попала на утепляющий материал. Финишное покрытие – фанерные листы.
Построить каркасный дом своими руками: устройство бетонного пола в деталях

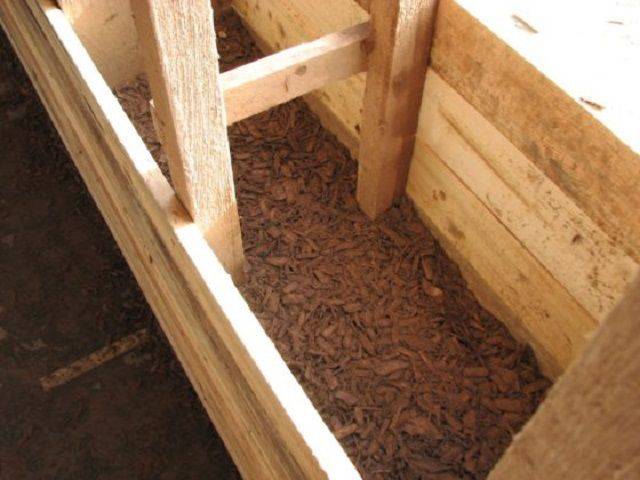

С бетоном, возможно, даже проще. И основание получится более устойчивое, массивное. Непосредственно на грунт прокладывается сантиметровый слой песка. Затем керамзит, замешенные опилки с глиной и пеноплекс – это теплоизолирующие компоненты. А в качестве гидроизолятора подходят специальные добавки в бетонную смесь.

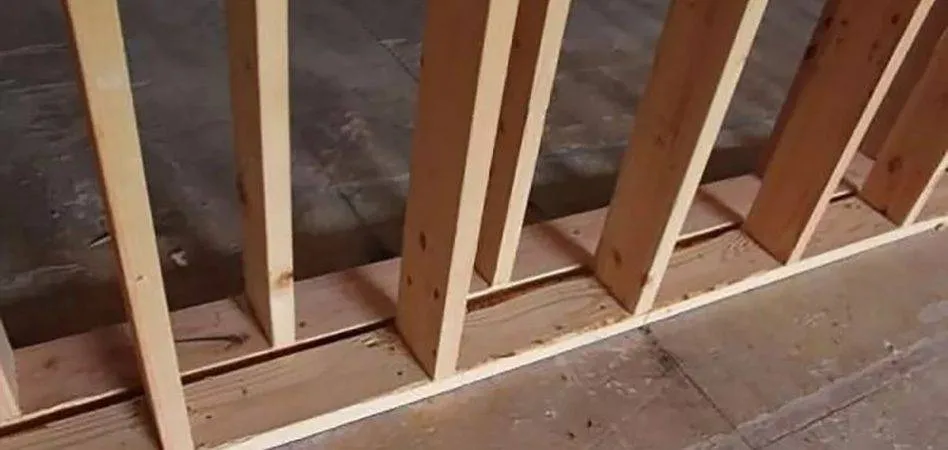

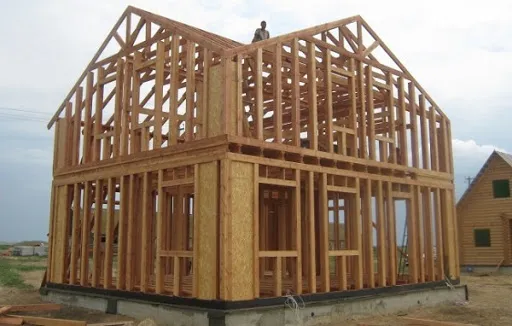

Создание стен каркасника
В зависимости от желаемой толщины и наличия утеплителя, берем доску 50 на 150 или 200 мм. Скреплять элементы будем с помощью гвоздей, металлических уголков или шпилек. Весь процесс будет происходить в несколько этапов.
Руководство по строительству каркасного дома от и до: окна и двери
Берем высоту чернового потолка и вычитаем 15 см (ушли на пол и на верхнюю обвязку). Стойки устанавливаются через каждые 58-60 см, в зависимости от ширины щитов для стен. Для увеличения жесткости можно монтировать перемычки по 1-2 на каждый промежуток. Они же в дальнейшем могут предназначаться для стыковки фанерных листов. На этом же этапе устанавливаются коробки для дверных и оконных проемов.
Крепление стен на места
Когда каркас собран, можно поставить каждый щит, соединить его с полом, а для большей устойчивости временно установить подпорки. Между собой коробку можно собирать шпильками (гвоздями). Все получившиеся углы имеют небольшие щели, их стоит забить утеплителем. По диагонали также на временной основе прибиваются укосины, которые предназначены для скрепления вертикальных досок. При каждом, даже не самом значительном, действии пользуйтесь нивелиром, отвесом или длинным уровнем. В дополнение натягивайте шнур вдоль каждой из стен, чтобы они тоже были ровными, а не только углы.
Верхняя обвязка при возведении каркасного дома
Этот элемент делается для того, чтобы:
- скрепить части между собой, придать им устойчивость;
- зафиксировать углы;
- распределить нагрузку крыши и кровли на всю конструкцию равномерно.
Для этого просто нужно прибить доски гвоздями по периметру так, чтобы образовался напуск на углах.

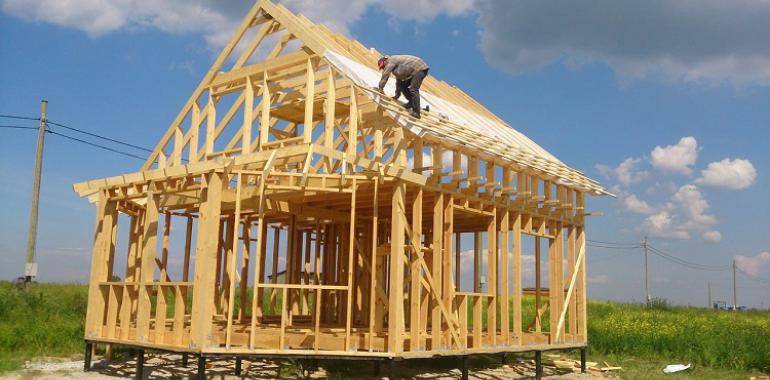

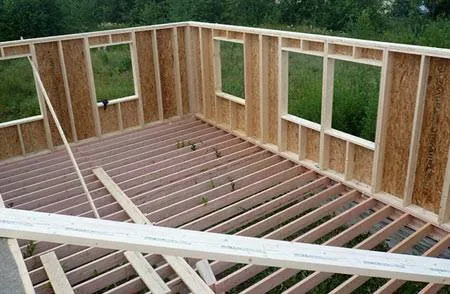

Теперь один из зрелищных моментов – превращение «клетки» в дом. Для этого нужно со всех сторон обшить постройку OSB-плитами или фанерными листами. После этого каркас уже очень жесткий, полностью перестает шататься.

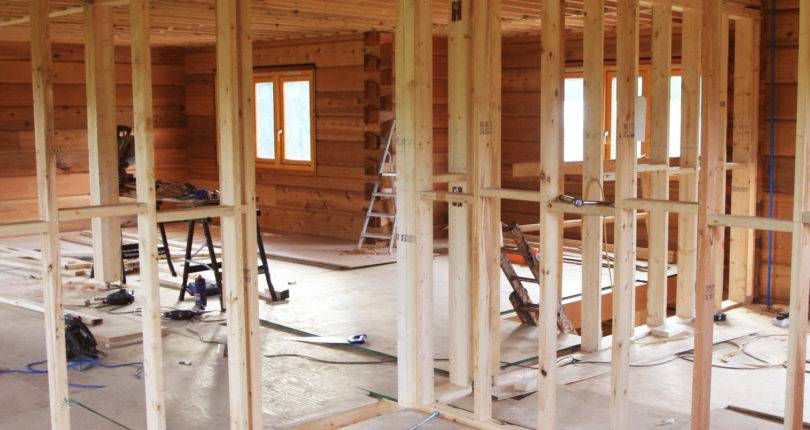

Внутренние перегородки
В целом алгоритм остается таким же, как и для внешних стен, только их толщина может быть тоньше, ровно как и утеплитель. Гидроизоляция тоже будет неуместна, возможно, кроме ванной комнаты, зато следует сделать упор на звукоизолирующие материалы.

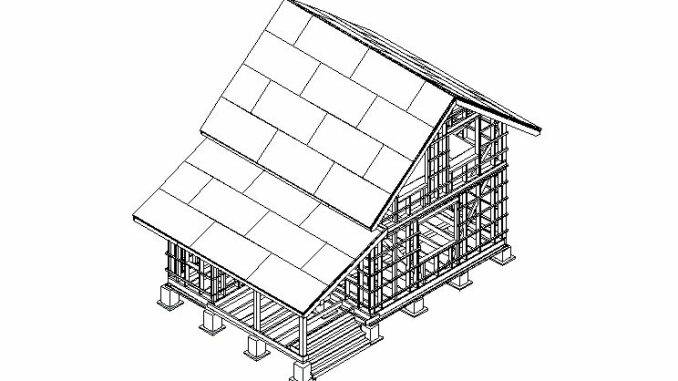

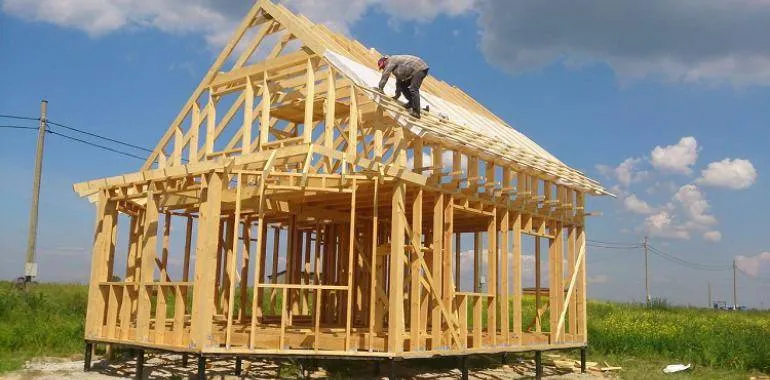

Схема крыши и основы каркасного строительства своими руками от и до
В зависимости от того, какого типа вы хотите кровлю (двускатную классическую, односкатную, прямую), стропильная система будет отличаться. Преимущество каркасника в том, что крепление верха дома к деревянному каркасу намного проще, чем, например, к кирпичной кладке или к пеноблокам. Стропила кладутся на верхнюю обвязку. Их сечение берем, исходя из снеговой нагрузки в регионе, в среднем подойдет пиломатериал 200×50 или чуть меньше.
Сперва ставим доски по центру, затем делаем фронтонный свес. По этой основной конструкции далее создаем лекала и по ним выпиливаем одинаковые стропила для всей крыши, устанавливаем. После этого монтируем консоли и перемычки.
Второй этап – создание гидро- и теплоизоляции. Кладется гидроизолирующий слой, а не него прибивается обрешетка под черепицу. Сверху обшиваем все металлом или иным материалом.
Поэтапное строительство: способы утепления каркасного дома своими руками
Утепляться должно все – от пола до потолка. В несколько слоев:
- Снаружи от фанеры – специальная гидроизолирующая мембрана. Она пропускает воздух, но не влагу.
- Изнутри – утеплитель в несколько слоев, наложенных друг на друга, чтобы не допустить щелей в местах стыка.
- Потолок лучше обшивать со стороны чердака, а внутри только прикрепить изоляцию от пара. Такая пленка, кстати, необходима по всему периметру здания.
- Сверху нашиваются листы OSB, на них уже будет производиться внутренняя отделка помещений.
Монтаж
Когда проект у вас на руках, можно начинать строительство.
Дадим сперва общие рекомендации по установке, а затем перейдем к частностям:
- Места, где будут расположены все стойки и стыковки деревянных конструкций, следует измерить с помощью рулетки и обозначить карандашом.
- Обязательно используйте угольник, отвес и уровень, чтобы все углы были строго под 90 градусов, а стены, пол и потолок – ровные, относились друг к другу перпендикулярно.
- Тщательно подойдите к выбору крепежного инструмента. Дерево надежнее всего скрепляется с помощью металлических уголков, скоб, а также обычными гвоздями.
- На промежуточных этапах применяйте подпорки и временные элементы.
Теперь кратко представим алгоритм возведение каркасника, подробно расписанный выше:
- Фундамент.
- Нижняя обвязка.
- Сборка шаблонов (решетки стен) и их установка, обшивка.
- Монтаж стропильной системы.
Теперь перейдем к описанию некоторых сложных элементов.

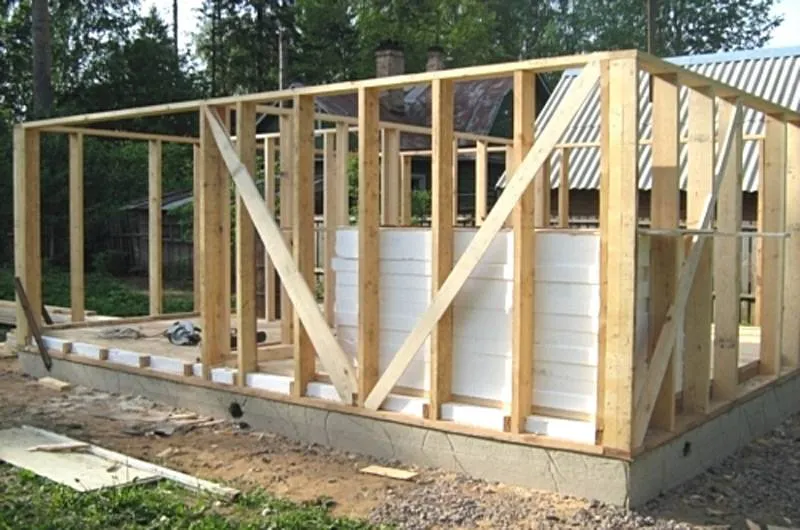

Укосины
В процессе создания каркаса, а, точнее, шаблонов, велика вероятность шаткости конструкции, поскольку нет скрепляющих деталей. Временную жесткость придают балки, прикрепленные к основным несущим доскам. Они должны быть ровными, обычно берут сечение 100х50 или 150х50. Они увеличивают прочность и делают последующую работу легче.
Ригель
Во время сборки шаблона еще на земле к части прямоугольника прилепляется горизонтальная балка. Она является стяжкой. Когда стену устанавливают на фундамент, то ригель оказывается в непосредственном контакте с верхней обвязкой.
Также этим термином строители называют подпорку, которая устанавливается между фермами крыши. Таким образом, это элемент, гарантирующий сжатие.

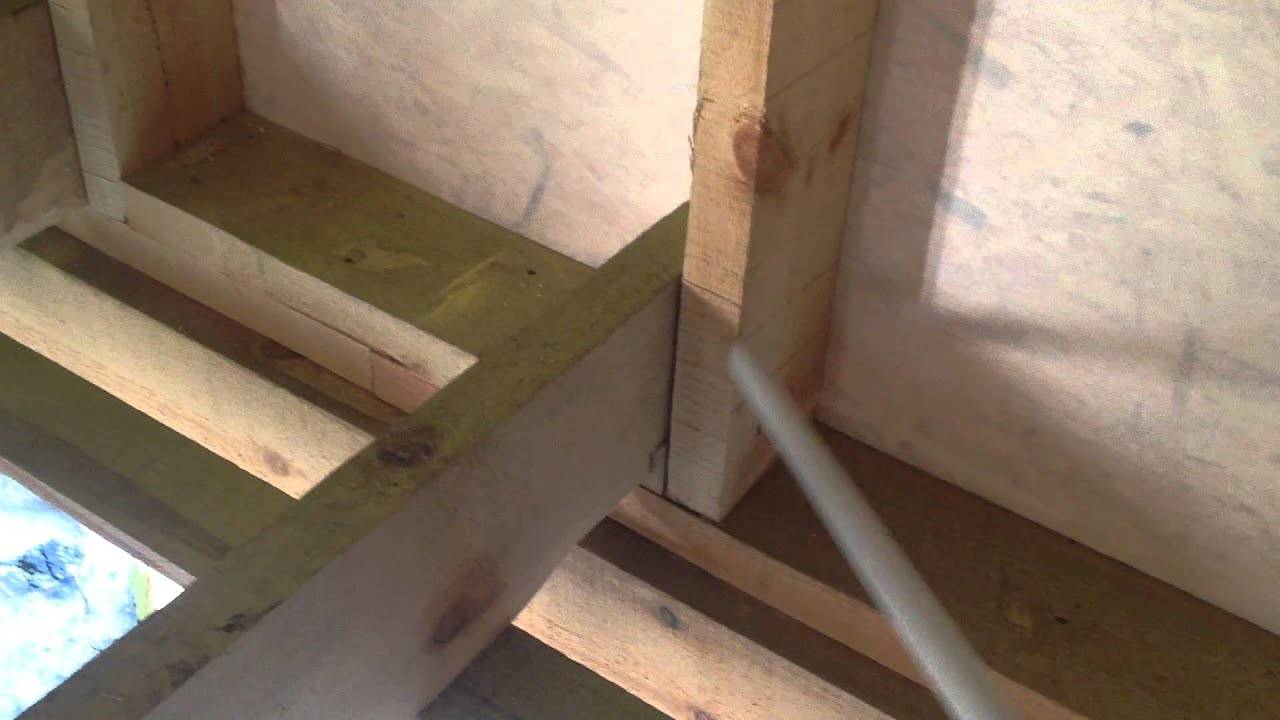

Углы
У конструкции это самая важная деталь, поскольку на него приходится максимальная нагрузка. Соответственно, опорные доски должны прикрепляться максимально прочно.

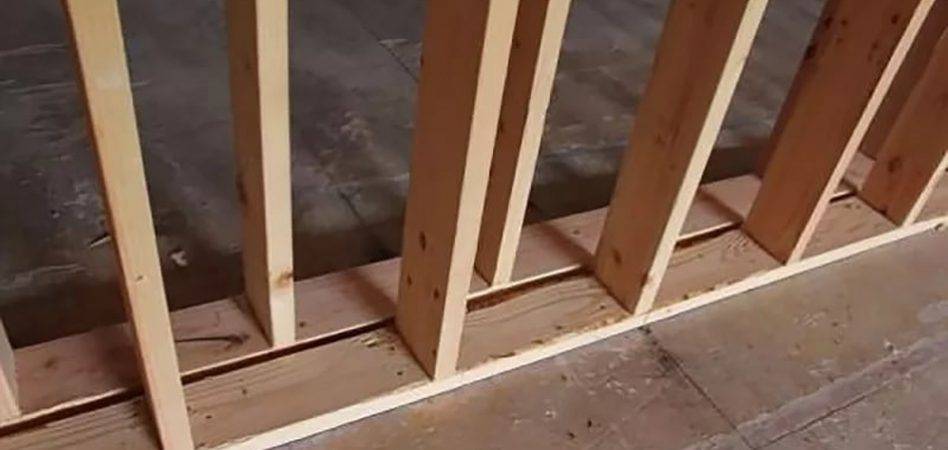

Внутренние стены
Они делаются также, шаблонами, собираемыми на полу. Однако требуется минимальная жесткость и сечение используемого пиломатериала может быть меньше. При монтаже важно учесть прокладку достаточно большого слоя звукоизолирующего материала, чтобы в доме не образовалась отличная слышимость.
Конструкция
Таким образом, все деревянные компоненты дома просто собираются как конструктор, а затем соединяются вместе креплениями. В зависимости от проекта, здание может иметь квадратный или прямоугольный, нестандартный периметр. Обычно такой метод используется для возведения частных одноэтажных коттеджей, дач, но он может применяться и к двухэтажным постройкам, тогда понадобится делать перекрытие по аналогии с потолком.
Преимущества технологии
Строители часто делают выбор в сторону каркасников, потому что:
- Их возведение занимает самое короткое время.
- Работать может маленькая бригада, монтаж под силу даже своими руками с привлечением иногда помощников.
- Они показывают достаточно хорошую, стабильную надежность.
- Можно сделать любой уровень теплоизоляции и звукоизоляции.
- Хорошие показатели теплоемкости даже при сильных морозах.
- Низкая стоимость строительных материалов.
- Экологичность строения.
- Хорошая циркуляция воздуха, нет ощущения сырости и затхлости.
- Большой выбор стройматериалов, например, для обшивки можно использовать не только фанеру или ОСП-листы, но и СИП-панели, которые содержат в себе все слои с изоляторами.
- Экономичное жилье из-за сниженных затрат на отопление.
- Разворачивать стройплощадку можно в любое время года, потому что не нужен глубокий массивный фундамент.
- Понадобится минимальное количество оборудования и никакой специальной тяжелой техники.
В статье мы рассказали, как строится каркасный дом поэтапно, представили несколько фото конструкции и схем для наглядности, а также пошаговую инструкцию, как построить домик своими руками. А если вы хотите приобрести уже готовое жилье, то обращайтесь в нашу компанию «Авирон Девелопмент». Мы предлагаем загородные коттеджи и таунхаусы в Воронежской области. Посмотрите видео-обзор:
