Проект крыши частного жилого дома: варианты проектирования скатной, деревянной или многоскатной конструкции кровли дачного жилья – планировка
Важным этапом строительства промышленных или жилых объектов является возведение стропильной системы и покрытие ее кровельным материалом. Но как фундамент и стены здания, так и сама верхняя конструкция требует точных расчетов, ведь она должна гармонично вписываться в архитектурный ансамбль, защищать от негативного воздействия атмосферных осадков, сохранять тепло. Недочеты и ошибки в плане могут привести к обвалу или протечке важного элемента. Поэтому необходимо уделить особое внимание правильному конструированию. В нашей статье мы предлагаем вам рассмотреть, взять на вооружение проекты и чертежи крыш частных жилых домов. Это поможет вам самостоятельно спланировать будущую кровлю. Если в подобном деле у вас нет надлежащего опыта, то воспользуйтесь услугами специалистов (квалифицированных архитекторов). В проектных бюро вам подберут исходя из ваших предпочтений, уже готовый вариант.
Общие принципы и нюансы при проектировании
Перед началом работы нужно определиться с внешним видом перекрытия, так как оно является наиболее заметной частью всего сооружения. Следует разобраться в конструктивных особенностях, выбрать материалы, выделить основные элементы и соединения, обсудить с заказчиком предпочтения дизайна, способ теплоизоляции и другие немаловажные моменты. Огромное значение имеет геологическая разработка местности, определение розы ветров, климатические условия региона. От этого зависит смета будущего строения.
Кроме защиты от осадков, у кровельного покрытия могут быть и другие функции. Боковые скаты часто выполняют роль стен в мансардном этаже. Правильно спланированное здание задерживает лишние звуки с улицы. Чердачное пространство может использоваться как один из вариантов технических помещений, для размещения некоторых коммуникаций.
Что включает в себя проектирование крыши частного дома
После выбора дизайна вам необходимо:
- Оценить параметры и свойства постройки, на которое будет устанавливаться перекрытие.
- Выяснить типичные для вашего региона погодные условия (интенсивность осадков, уровень выпадающего снега, направление и сила ветров, вероятность града, смерчей, сейсмическую активность).

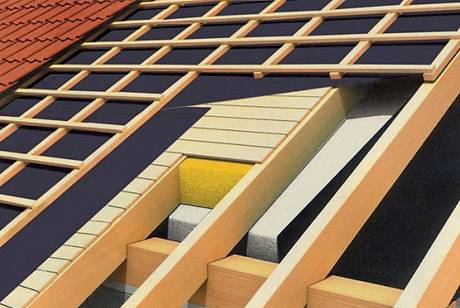

- Выбрать материал для стропильной системы и кровельного «пирога» (тип внешнего покрытия, паро и теплоизоляция).
- Определиться с коммуникациями, которые планируются разместить в этом пространстве.
- Продумать доступ для обслуживания и ремонта.

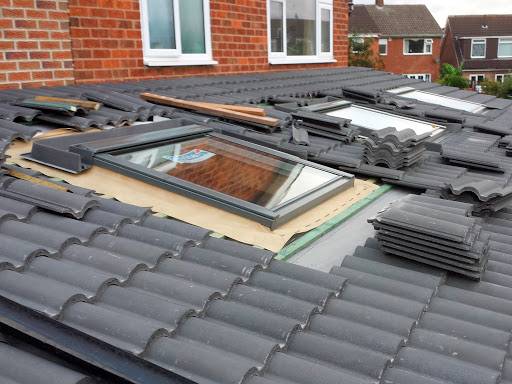

- Спланировать размещение дополнительных устройств (снегозадержатели, световые окна, отливы и т. д.).
На основе всех этих изысканий делается первичный эскиз. Это поможет вам визуально оценить общий вид строения. После этого создается детальный проект самой конструкции для деревянной или любой другой кровли частного дома, из которого будет понятно, какое количество строительных компонентов вам потребуется.
Если перекрытие маленького сарая или технического помещения не требует сложных расчетов и вычислений, то создание крупных крыш со специфической геометрией не терпит инженерных просчетов.
Сейчас большая часть проектных идей создается в автоматическом режиме. После введения исходных данных, таких как внешние параметры и характеристики, программа сама создает черновой план с соблюдением всех необходимых допусков. Данный процесс становится достаточно сложной инженерной задачей и без соответствующего опыта проделать работу без допущения ошибок невозможно.
Сравнительные характеристики материалов
Если в начале двадцатого века строители применяли для создания стропильной системы кругляк, то в современном мире большинство работ производится с помощью бруса. Опыт показывает, что оптимальное сечение для разных элементов является следующим:
Мауэрлат (опорная обвязка, укладываемая на стену). | Брус от 100 до 150 мм. |
Прогоны (горизонтально расположенные балки) | 100–200 мм. |
Ендовы | 100х200. |
Затяжки (усилители, предназначенные для предотвращения смещения стропил). | 50х150. |
Стойки (вертикальные подпорки). | 100 на 100, 150 на 150. |
Ригели | 100х150, 100х200. |
Доски карниза, подкосы | 50х100. |
Подшивка, решетник | Доска 25х150. |
Стропила | 100 на 200, 100 на 250. |

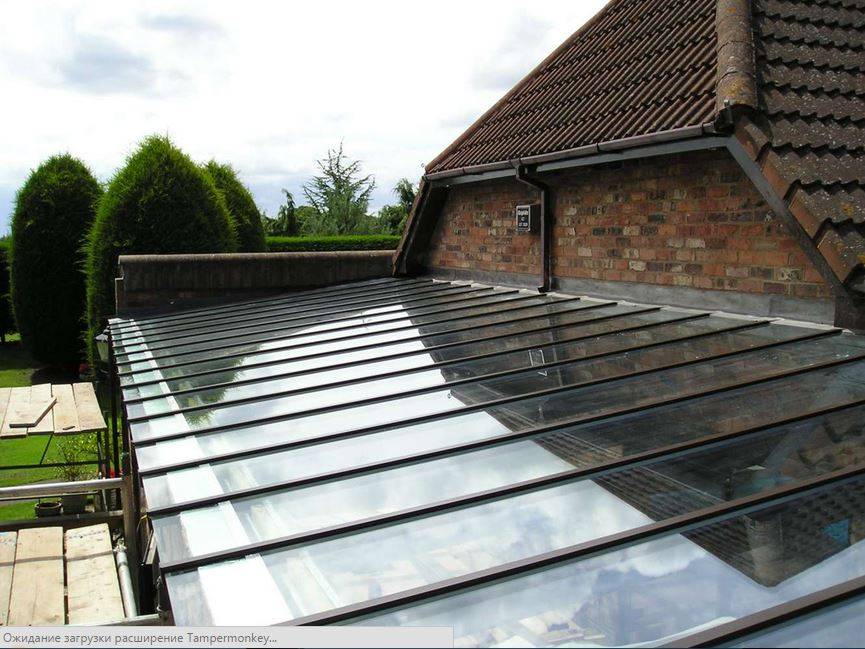

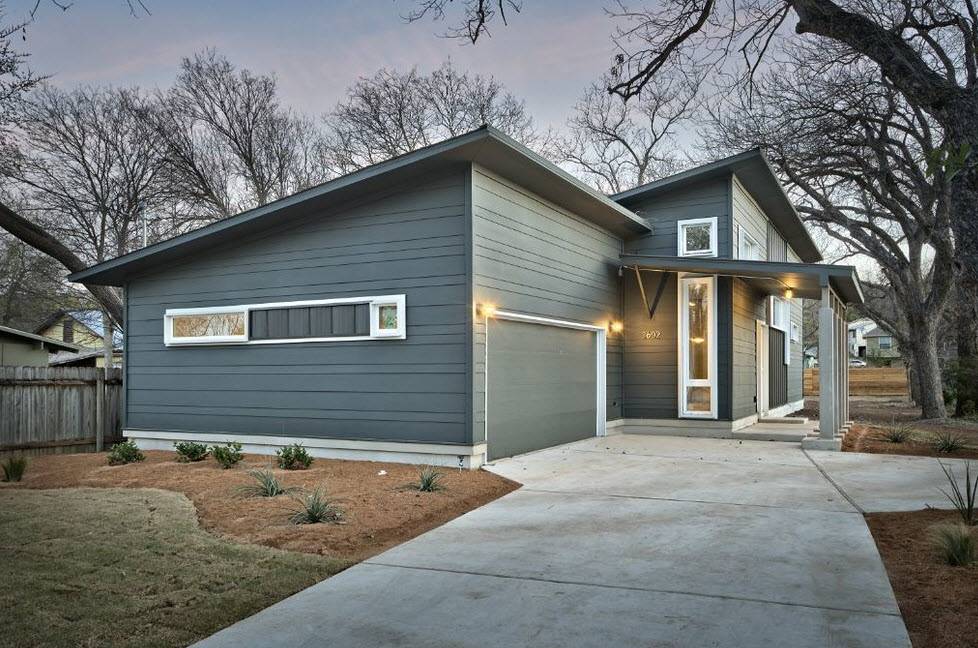

Проект скатной крыши
Данная конструкция часто используется при перекрытии технических помещений и хозяйственных построек. Основная проблема таких сооружений это маленький уклон и как следствие, приличная снеговая нагрузка.
Если длина лаги не превышает трех метров, можно обойтись брусом 5 на 20 см. При большем прогоне нужно создавать устройство по типу «ферма». Пологие поверхности требуют особой тщательности в выборе кровельного материала, например, классическая черепица не очень подходит.
Нужна наша консультация?
Если при работе с сайтом или в процессе выбора проекта у вас возникли вопросы, обратитесь за помощью к нам

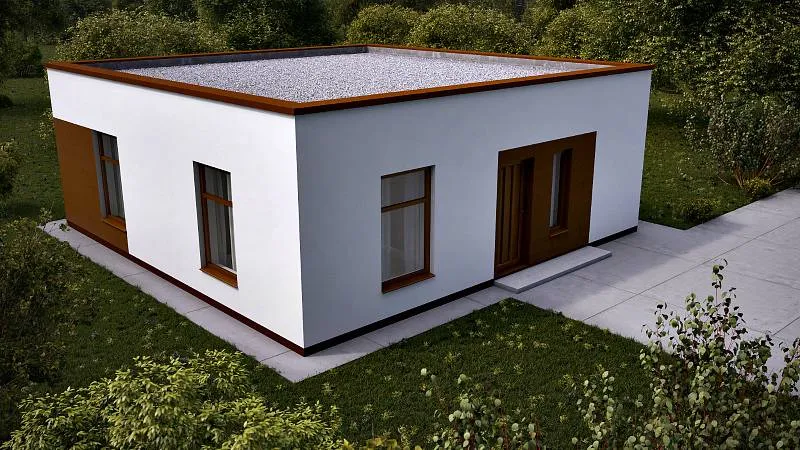

Плоская кровля

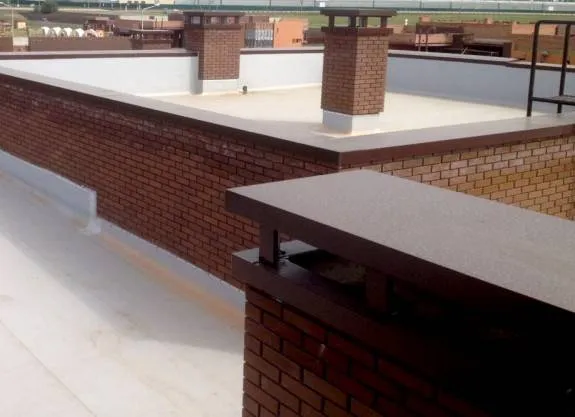

В Советском Союзе такой вариант был очень популярен, так как отсутствовала угроза лавинообразного схождения снега и площадь использовалась как солярий. Создается на основе бетонных плит с последующей гидроизоляцией битумными смесями. Отвод осадков производится в канализацию, туда же стекает и талая вода.
Система прекрасно выдерживает ветровые нагрузки, имеет оригинальный вид. Недостатком является необходимость периодического обслуживания верхнего слоя.

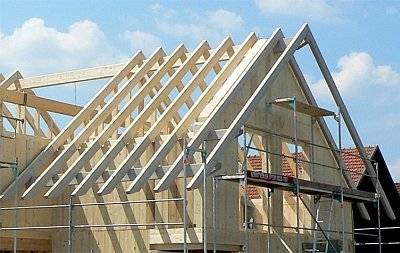

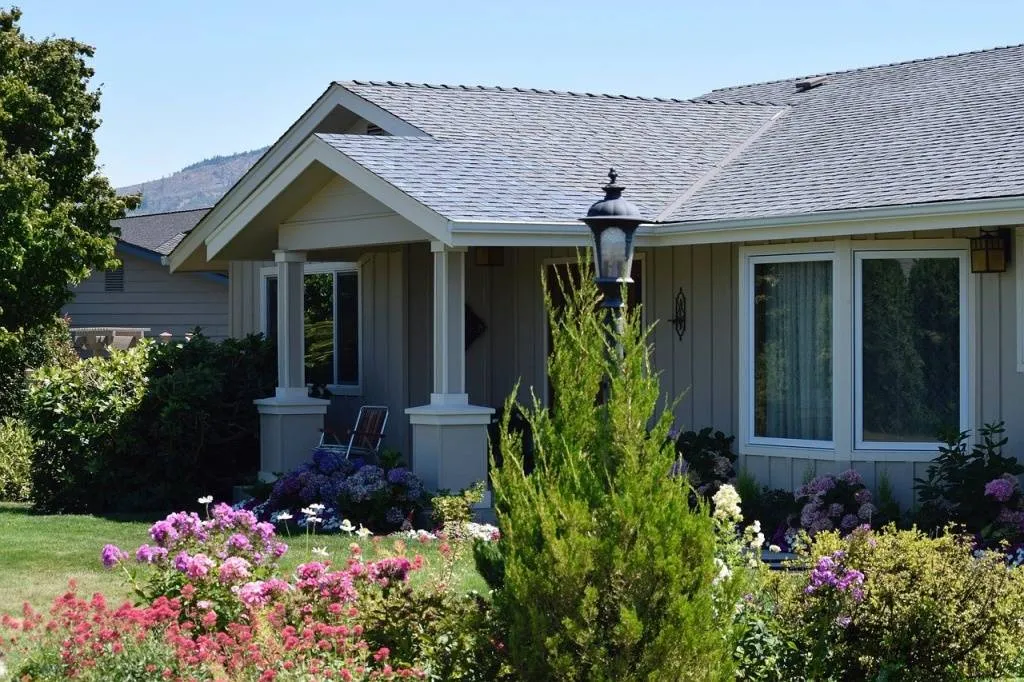

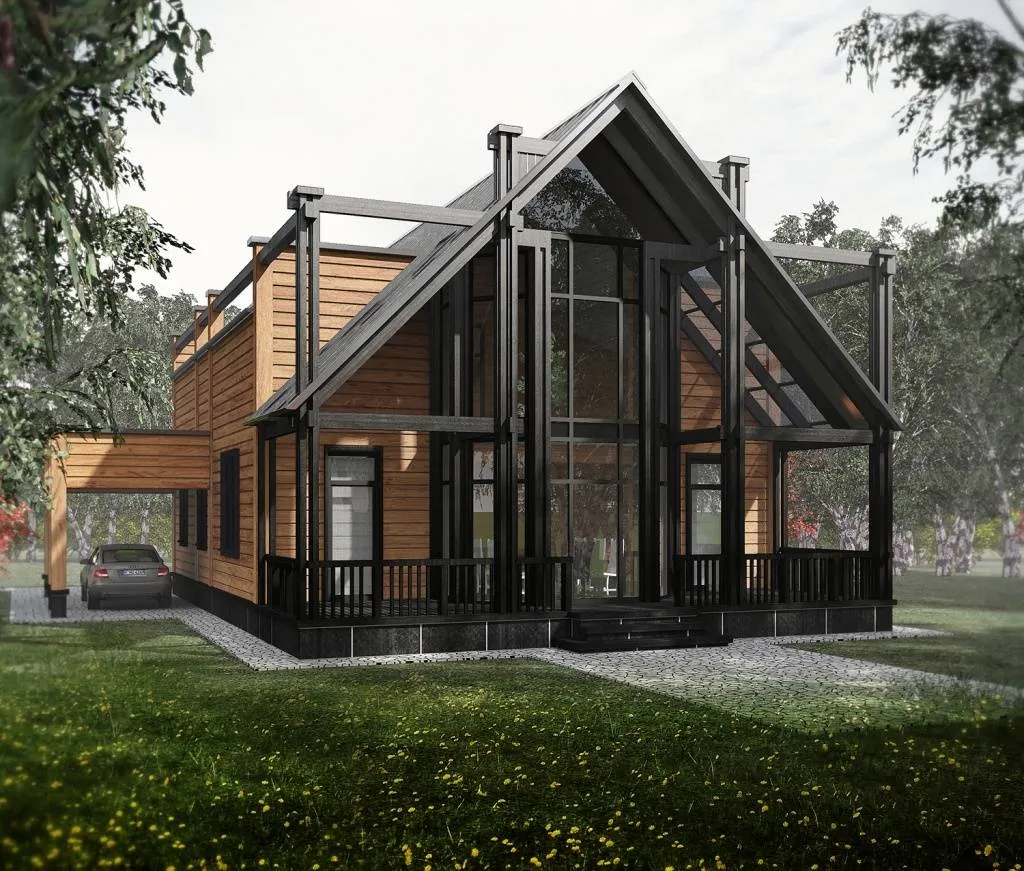

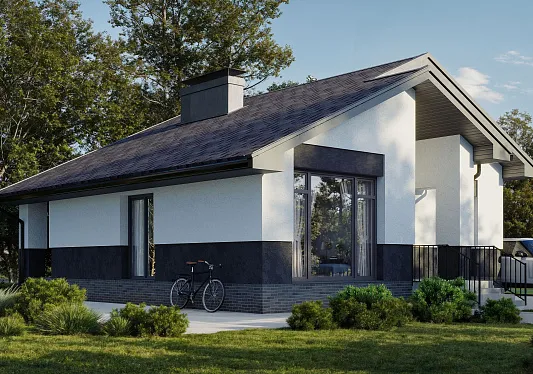

Проект двускатной крыши жилого дома
Один из самых распространенных типов. Представляет собой две наклонные поверхности для сбора и отведения осадков, вертикально расположенные фронтоны. Малые строения, как гаражи, хозяйственные сараи перекрываются только стропилами и стяжками. Этого достаточно для сопротивления тяжести снежного покрова. Если размеры здания больше 4 метров, то надлежит применять дополнительные усилители в виде стоек, раскосов. Вместительное чердачное пространство позволяет разместить еще несколько помещений. Недостаток — это изрядная парусность. Поэтому к укладке листов предъявляются повышенные требования.

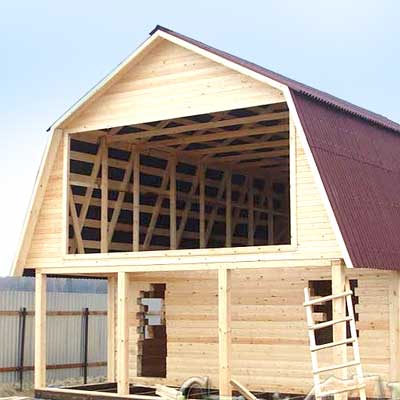

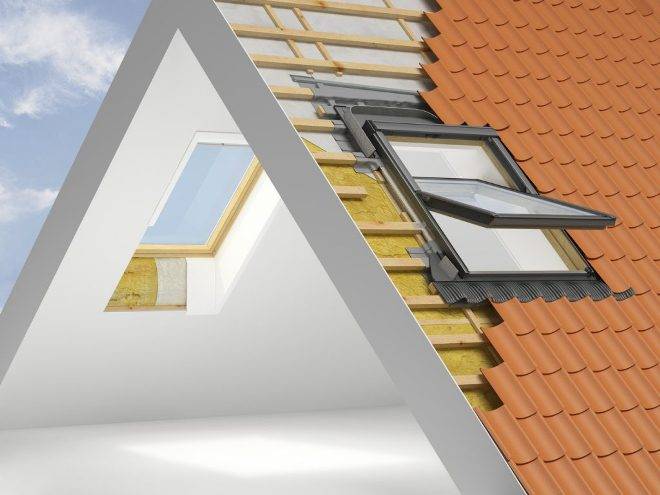

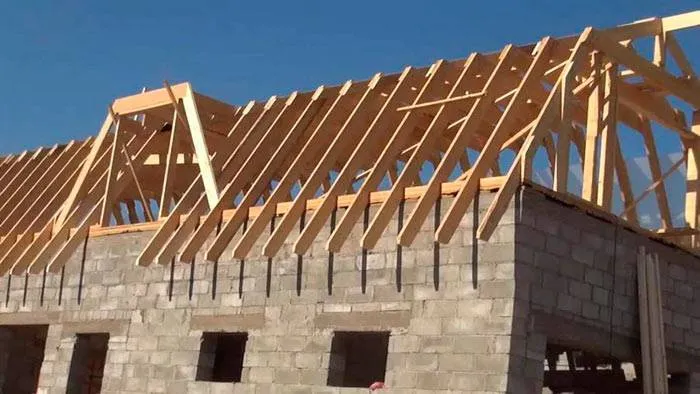

Проекты ломаной кровли частных домов

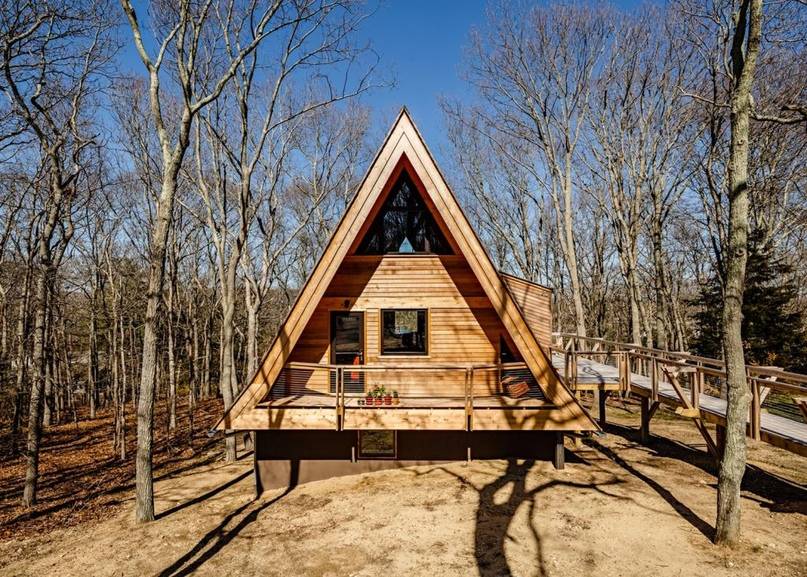

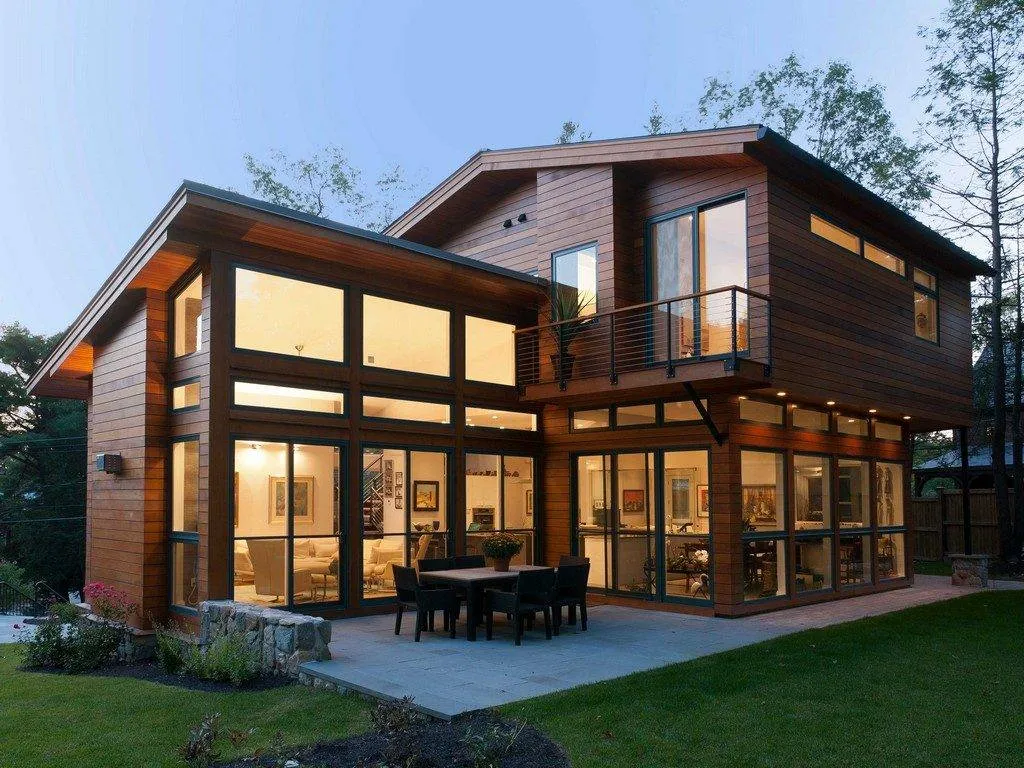

Логическим продолжением предыдущей модели при сооружении мансард является такая форма. Почти вертикальные боковые поверхности позволяют значительно увеличить площадь под жилое помещение. Стены комнат и потолок служат элементом жесткости данной конструкции. Наиболее экономичное решение, позволяющее с минимальными затратами создать большое пространство на базе маленького здания. Фронтонная часть дает возможность легко планировать балкон или лоджию.
К единственному минусу относится характерный внешний вид, который не всем нравится.
Полувальмовая форма

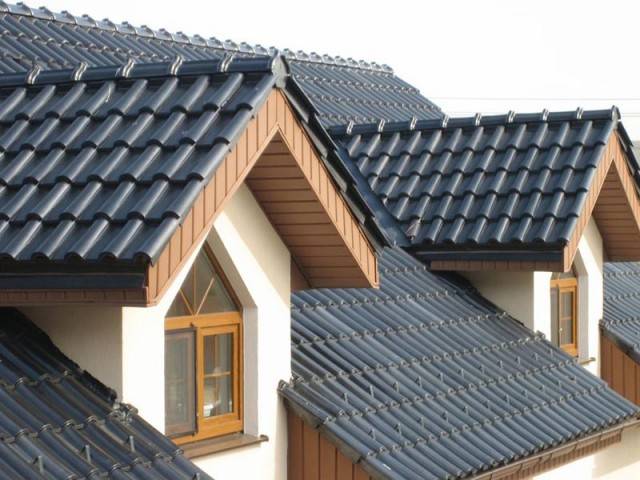

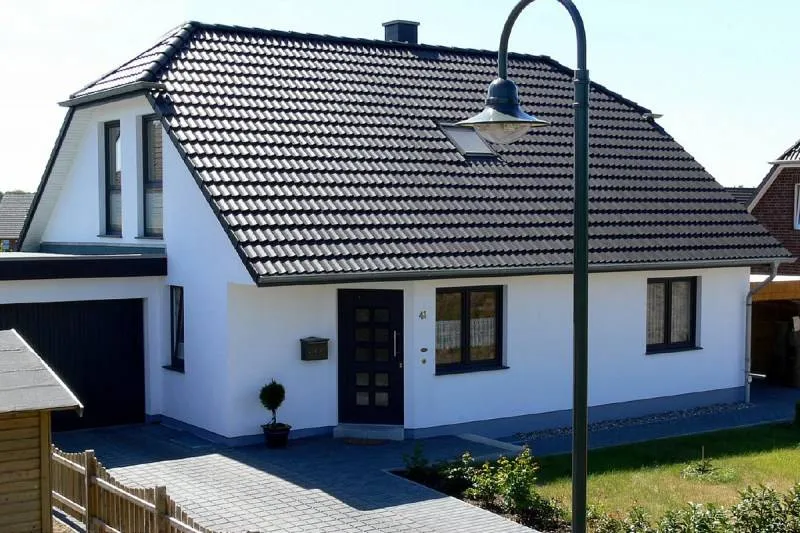

Более оригинальный облик придают два скоса на месте верхних частей фронтонов. Это значительно улучшает сопротивление устройства ветрам. Такое решение применимо как развитие двух предыдущих вариантов. Слегка усложняется система несущих опор и трудоемкость проведения кровельных работ (кройка листов происходит под определенным углом с соблюдением направления стока).
Противопоказаний по выбору материала нет. Вы можете использовать шифер, металл, мягкую кровлю, ондулин, черепицу.

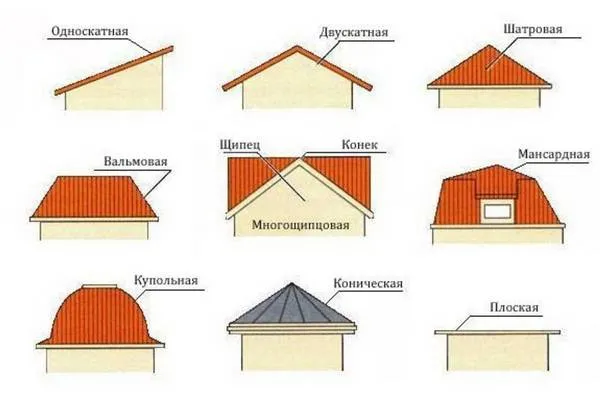

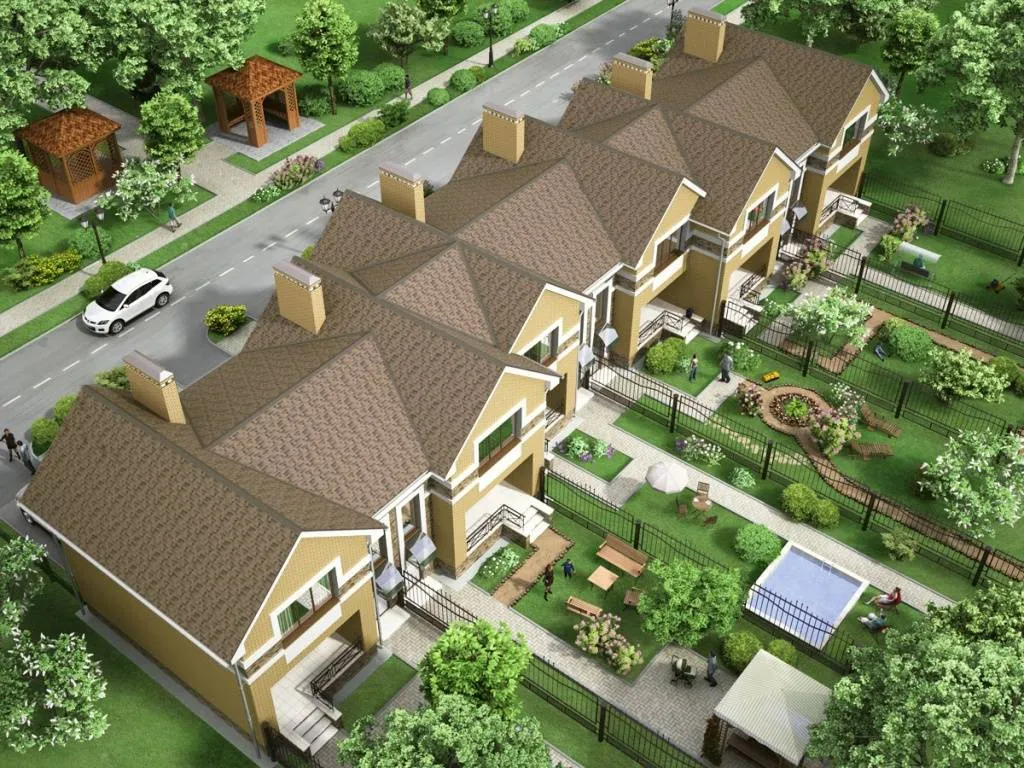

Проекты многоскатных крыш зданий
Особенность расположения помещения и предпочтения хозяина требуют иногда усложнения геометрии с целью придания более красивого вида или в силу других обстоятельств. Фантазия в этом вопросе ничем не ограничена. Но стоит понимать, что чем сложнее конфигурация, тем труднее будет проектирование и дороже исполнение. Кроме того, появляются зоны с экстремальным воздействием (точки сбора осадков с больших площадей).

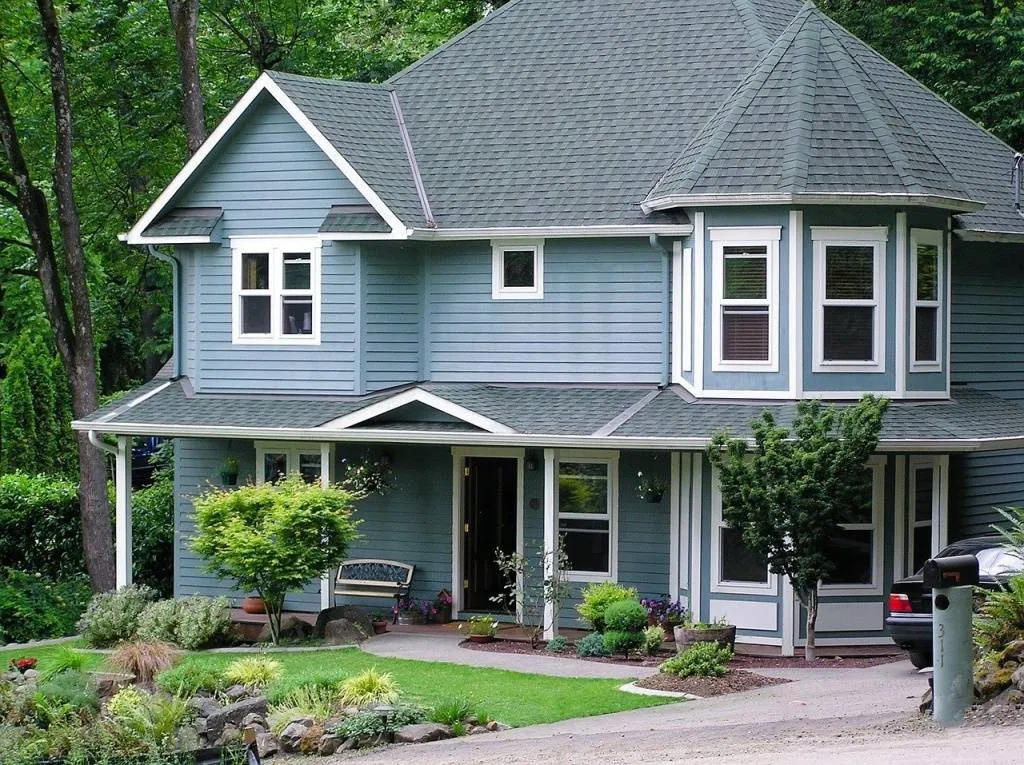

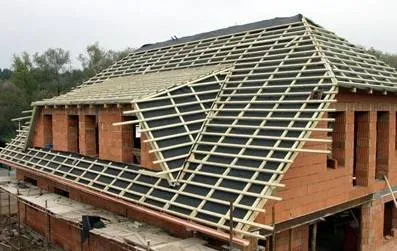

Четырехскатная

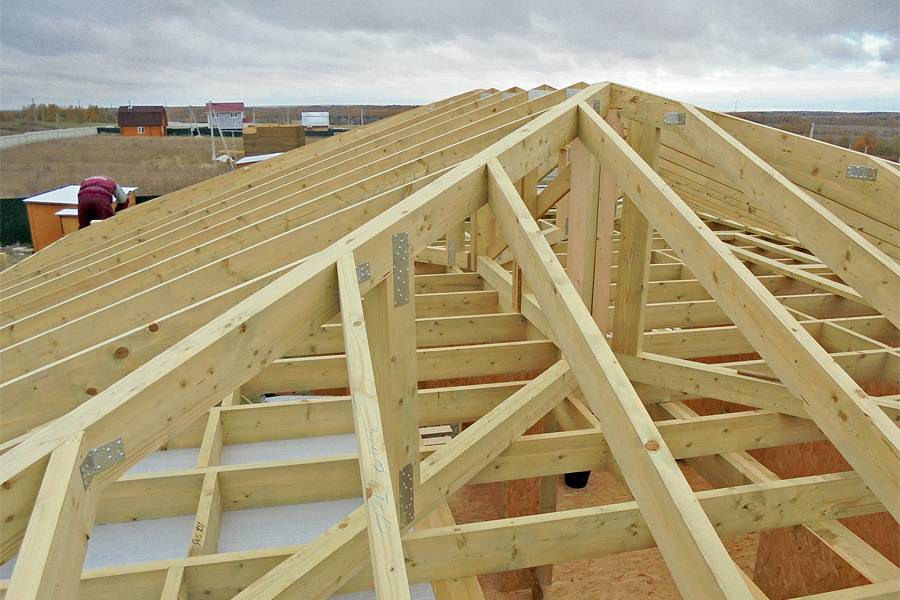

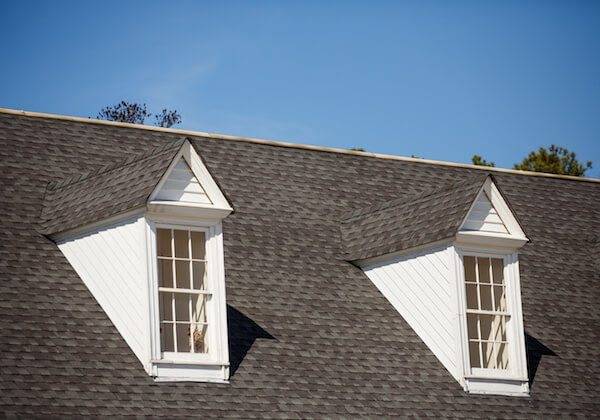

Самый распространенный вариант для перекрытия загородного коттеджа. Это обусловлено тем, что отсутствие вертикальных поверхностей позволяет конструкции выдерживать сильные ветра. Скаты могут сходиться в одной точке или в двух местах с образованием маленького горизонтального конька. Такая модель называется вальмовой. Пожалуй, если не рассматривать эстетическую сторону, недостатком является сход осадков на все четыре направления. Это создает некоторые трудности при размещении входной группы и выступающих элементов. Проблема неказистого дизайна легко устраняется сооружением декоративных световых проемов.
Планировка крыши в частном доме с плавными изгибами
Во все времена купольная форма являлась роскошью и применялась при создании культовых зданий и дворцов. Современные технологии и материалы позволяют простому гражданину осуществить такую задумку. Наиболее предпочтительным будет металлический каркас, так как он позволяет создать основание фактически любой геометрии. Главной проблемой становится то, что можно использовать далеко не каждое покрытие. Обычно применяют гибкую кровлю на основе битумных компонентов. Форма бывает самой разной: конусом, куполом, цилиндром и т. д.

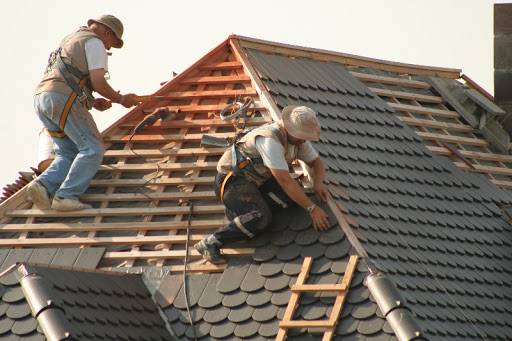

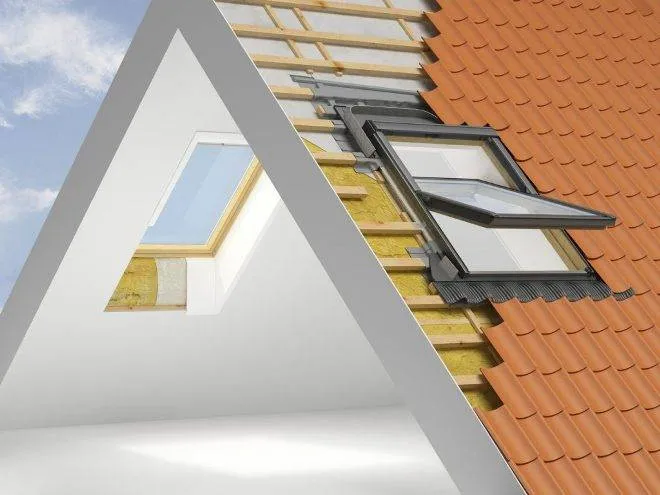

Выбор финишного слоя

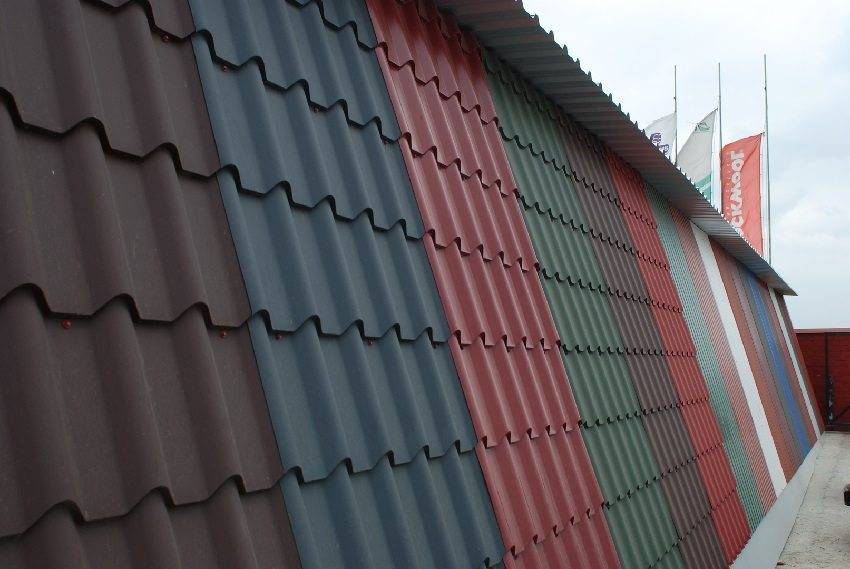

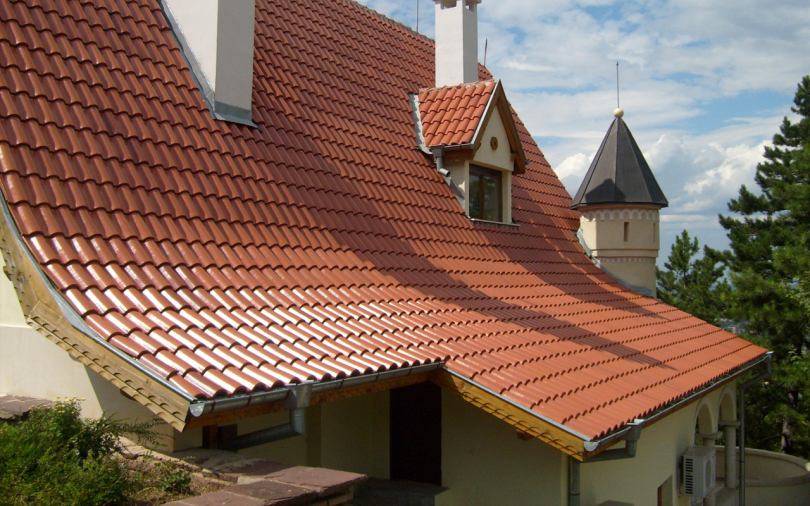

В наше время уже никто не захочет покрыть свой дом соломой или гонтой. Неактуальны грунтовые основы, хотя в Европе они опять входят в моду. На рынке предлагается огромный ассортимент разнообразных материалов:
- Экономным, и поэтому широко использующимся, является шифер. Самый большой его недостаток – непрезентабельный внешний облик. Хотя производители стали выпускать разноцветные листы, это все равно не решает проблему.

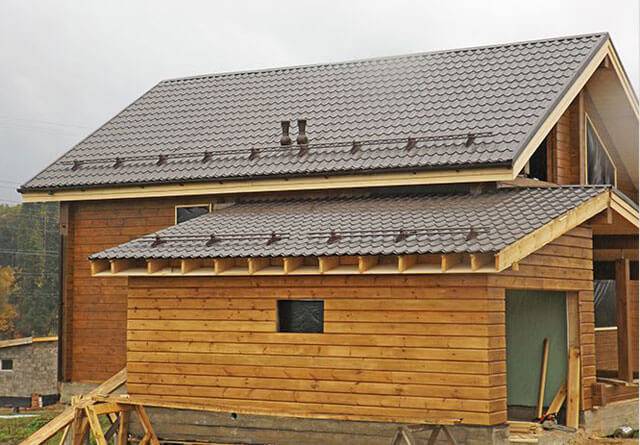

- Металлопрофиль – универсальное изделие, позволяющее недорого и практично перекрыть строение. К преимуществам относятся долговечность, маленький вес, простота монтажа, широкий ассортимент как формы, так и цветовой гаммы.
- Ондулин, относительно новое изделие, дешев и имеет оригинальный вид. Обладает неплохой шумоизоляцией. Хрупок при отрицательных температурах.
- Мягкая основа является аналогом рубероида. Выпускается в разных цветовых решениях. Эффектно смотрится на зданиях, позволяет защищать криволинейные поверхности. Но недостаточно долговечен и не рекомендован для малых уклонов.

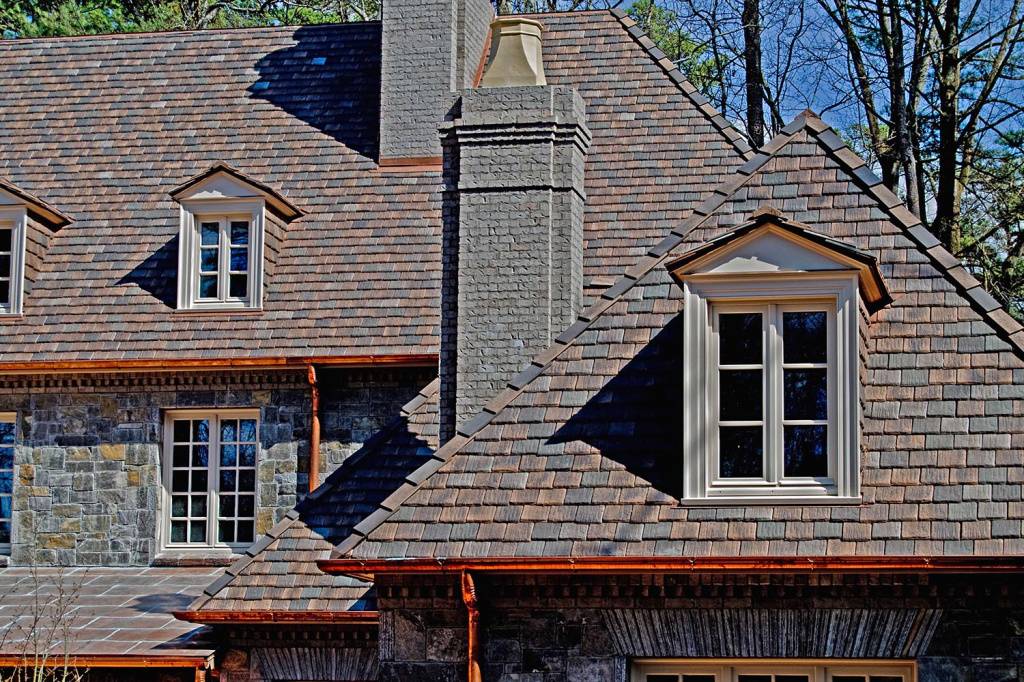

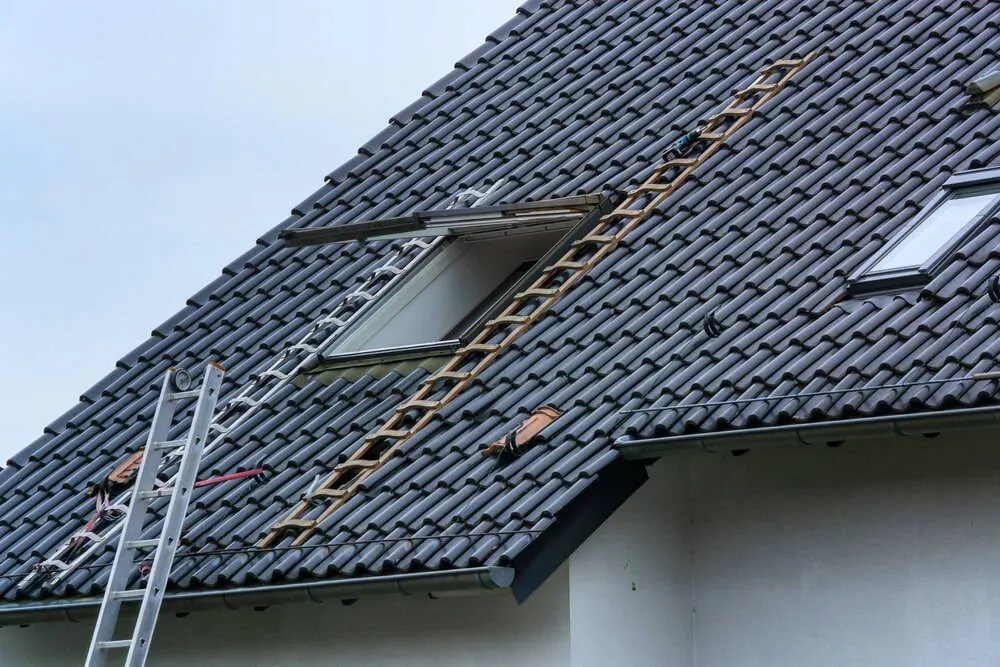

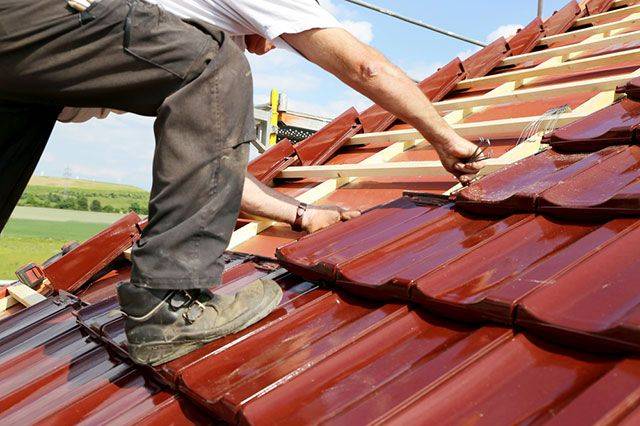

- Классическая глиняная черепица – дорогостоящий элемент. Но придает строению эффект монументальности.

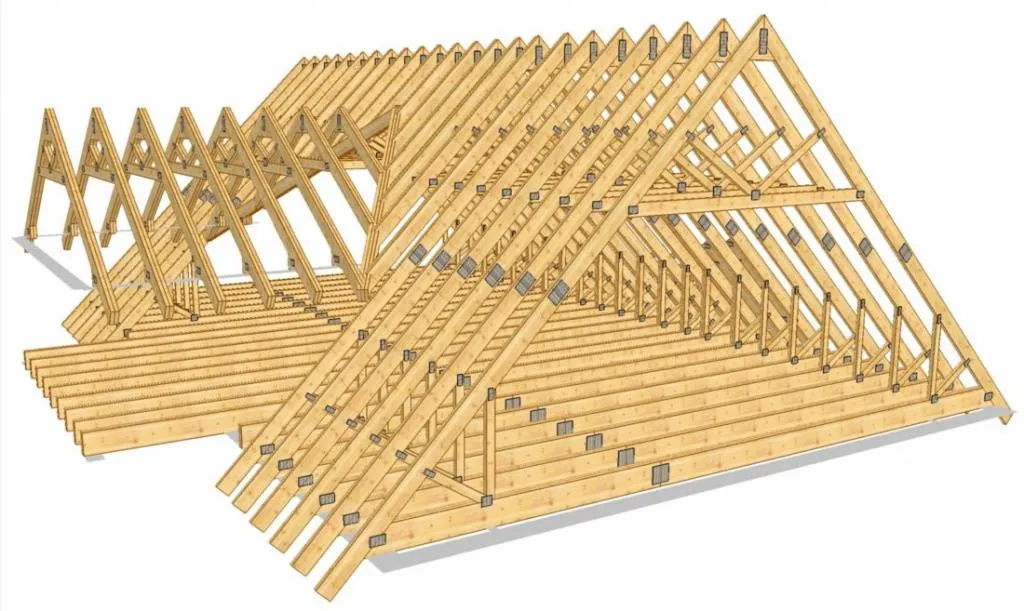

Фото и схемы проектов конструкции кровли
Наиболее полное представление можно получить из каталогов, размещенных в интернете, находящихся в свободном доступе. Предприятия, профессионально занимающиеся планировкой и строительством, заинтересованы в распространении информации на эту тему. Вам необходимо лишь посетить официальные сайты, как пример, компании «Авирон Девелопмент». Специалисты предложат вам готовые варианты и подберут наиболее удобное индивидуальное решение исходя из ваших предпочтений и финансов.
Определяем уклон стропильного сооружения
Финишные материалы, по которым стекает вода, не все подходят для разных наклонов. Черепица, как и шифер сложно крепятся на крутых поверхностях, а древесная гонта не терпит малых уклонов. Исходя из этого выбирается оптимальное падение высоты на один метр. А уже с учетом этого параметра рассчитываются физические характеристики несущей конструкции. Диапазон отклонений достаточно широк. Например, гибкую рулонную кровлю допускается использовать от 5 до 70 градуса. А асбестоцементные листы – от 30 до 80°.
Расчетные значения уклонов
Вычислить длину катета, высоту подъема, размер стропил (гипотенуза) можно используя школьную тригонометрию. Но для простоты мы приводим вам таблицу. Применять ее нужно следующим образом: если вы хотите перекрыть односкатной поверхностью помещение длиной 10 метров и целесообразно иметь наклон 10 градусов, то вам следует умножить параметр 0,17 на 10. В результате вы получите высоту опорной точки.
Отклонения от горизонтали в градусах | Коэффициент пересчета |
5 | 0,08 |
10 | 0,17 |
15 | 0,26 |
20 | 0,36 |
25 | 0,47 |
30 | 0,59 |
35 | 0,79 |
40 | 0,86 |
45 | 1 |
Проект конструкции кровли дома большой площади
Для монументальных строений расчет системы имеет свои особенности. Так как снеговая и ветровая нагрузки становятся очень существенными (все смотрели видео с улетающими крышами), то к этой задаче необходимо подходить с особой тщательностью.
Кроме опоры на периметр, желательно предусмотреть дополнительные промежуточные точки, расположенные на несущих перегородках. Сама технология крепления предусматривает сопротивление не только нагрузкам от снега, дождя, но и отрывающим усилиям при боковом ветре. При сложной конфигурации следует тщательно продумать усиление зон скопления замерзшей воды. В таких точках давление порой составляет до десятков тонн.
Проект кровли для деревянного шале
В нашей стране такая модель была всегда очень распространена. В последнее время она снова входит в моду. Единственным кардинальным отличием от других решений является необходимость защиты несущих стен большим выносом. Это не позволяет влаге, падающей с неба, оседать на бревнах, что может привести к гниению.
Программы
Добиться применения надежных материалов и при этом отказаться от избыточного усиления возможно, если использовать специальный софт. В стандартном варианте это выглядит так: вносится конфигурация линий опоры, задается необходимая форма (уклоны, наличие декоративных элементов и т. д.), прописывается тип покрытия, определяется зона эксплуатации. После этого компьютер рассчитывает оптимальное решение стропильной системы со всеми сочленениями, опорами и параметрами строительных компонентов.
Самостоятельная разработка
Опыт показывает, что любому здравомыслящему человеку вполне по силам удовлетворительно спланировать крышу на небольшое и не очень ответственное строение (гараж, сарай, баня). Но если площадь превышает 40-50 метров, то это является достаточно серьезной задачей и лучше обратиться к профессионалам. Этим вы сможете не только избежать ошибок, но и сэкономить, отказавшись от избыточности (например, вместо монументальных брусов 200х250 мм вполне подойдет обрезная доска 50х150).
Как производится расчет площади
Заказ кровельного материала – одна из задач, которая встает со временем перед вами. Если размеры прямоугольных поверхностей высчитывается путем умножения длины на ширину и добавление коэффициента перекрытия (рабочие параметры), то треугольная форма требует более тщательного подхода. У многих листов существует направление стока. Поэтому придется заказывать больший объем с учетом обрезков и периодичностью рисунка. Почти во всех специализированных торговых точках есть программа «калькулятор», который легко даст ответ на ваш вопрос по готовой схеме стропил.
Наиболее распространенные ошибки
Широкий ассортимент и нестандартность дизайна могут привести к просчетам.
Следует обратить внимание на следующее:
- Уклон должен соответствовать свойствам покрытия.
- Стропильные конструкции рассчитываются с запасом в 2-3 раза.
- Монтаж узловых точек производится с соблюдением всех технологий.
- Обязательная привязка к природным особенностям местности.
Наши рекомендации
Желание каждого мужчины построить что-нибудь собственными руками — это, конечно, святое, но если вы не обладаете достаточным опытом, то сооружение такой ответственной части как кровля, стоит поручить компетентным организациям. Специалисты нашей компании «Авирон Девелопмент» создадут проект скатной, плоской, конической, купольной крыши дачного, коттеджного дома или планировку (проектирование) любого частного строения с учетом всех требований и ваших предпочтений. Примеры завершенных построек можно посмотреть на фото.
